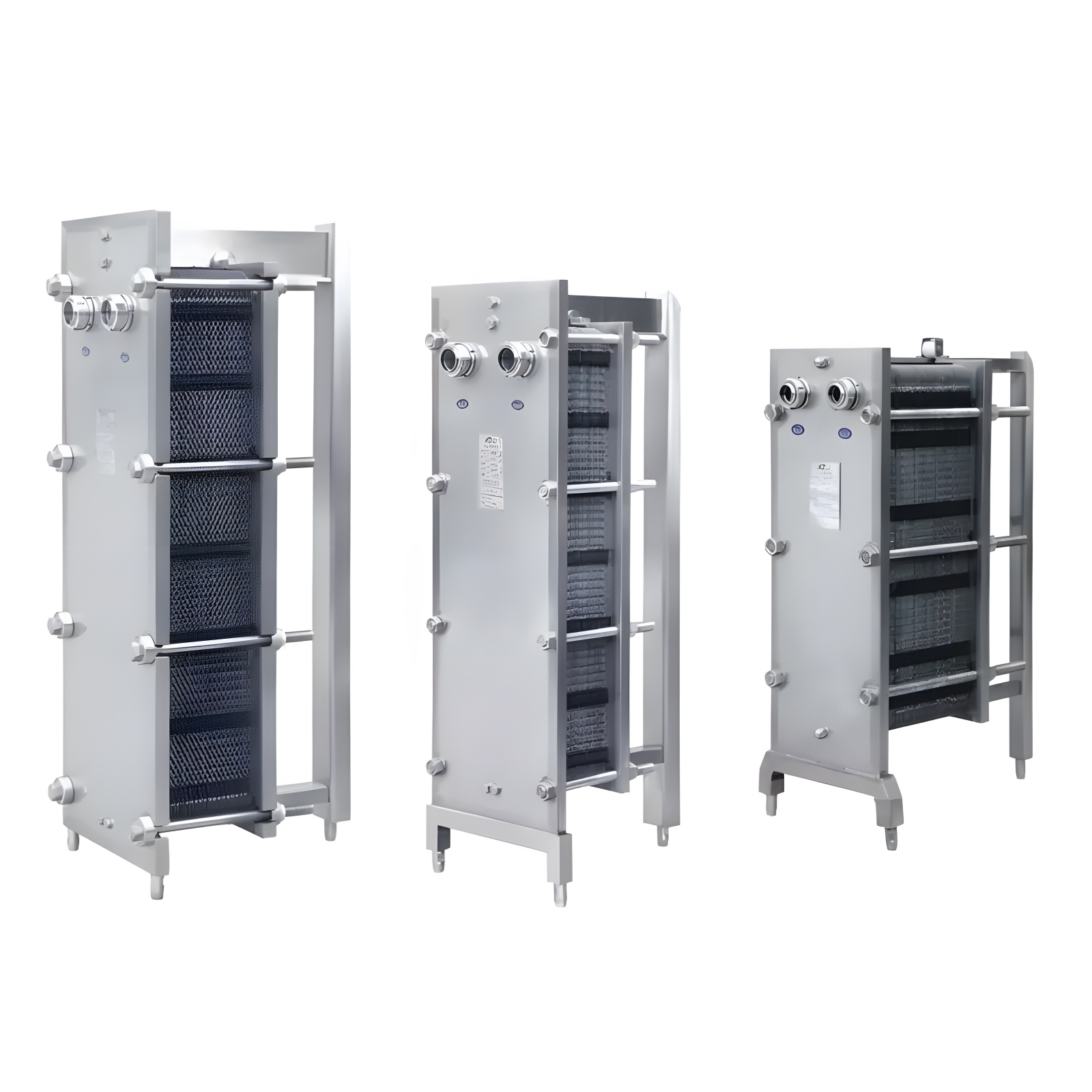

intercambiador de calor de placas y marcos

El intercambiador de calor de placas es un equipo de alta eficacia y ahorro de energía para la transferencia de calor;

Tiene las características de alta eficiencia de calentamiento, alta flexibilidad operativa, peso ligero y larga vida útil, etc.

Adopta la tecnología de posicionamiento de cuatro ángulos, segura, fiable y duradera
.

La tecnología de diseño avanzado del marco garantiza que no haya distorsión

Adopta la tecnología de diseño de mezcla térmica para optimizar el intercambio de calor

Diagrama de flujo

Se compone de un grupo de plantas de metal corrugado. Los agujeros en ella forman un canal para que los líquidos fluyan, y el calor se transferirá entre dos tipos de bebidas. Las placas se ensamblan entre un tablero de marco fijo y un tablero de sujeción móvil y se aprietan con los pernos de apriete. Estas placas se instalan con juntas de sellado. Las juntas de sellado desempeñan la función de sellado en los canales entre platos y hacen que los líquidos fluyan hacia los canales adyacentes. El número de platos está determinado por el flujo, las propiedades físicas y la temperatura de los líquidos. Las juntas pueden estar situadas en la placa del marco y en la placa de sujeción.

Los intercambiadores de calor de placas se utilizan en el procesamiento de alimentos y bebidas.

1. Todo tipo de productos lácteos: leche fresca, leche en polvo, bebidas lácteas, yogur, etc;

2. bebidas de proteínas vegetales: leche de cacahuete, té, leche de soja, bebidas, etc.

3. bebidas de zumo: zumo de frutas frescas, té de frutas, etc.

4. bebidas frías de té: bebidas de té, bebidas de caña, bebidas de frutas y verduras, etc.

5. condimentos: salsa de soja, vinagre de arroz, zumo de tomate, salsa de chile dulce, etc.

6. cerveceros: cerveza, vino de arroz, vino, etc.

Características del intercambiador de calor de placas.

El intercambiador de calor de placas tiene las características de alta eficiencia de intercambio de calor, alta tasa de recuperación de calor, ligera pérdida de calor y pequeña área de espacio.

El coeficiente de transferencia de calor del intercambiador de calor de placas es de 3 a 5 veces mayor que el del intercambiador de calor de tubos bajo la misma pérdida de presión. La producción tiene sólo 1/3 del tipo de tubo, y la tasa de recuperación de calor puede alcanzar hasta el 90%.

Material de las placas de transferencia de calor

1. Acero inoxidable: SUS304/SUS304L/SUS316/SUS316L (apto para condiciones corrosivas del medio ácido y alcalino, no apto para el ion cloruro).

2. Titanio puro industrial: TAE ( sosa cáustica, fabricación de sal, congelación de agua de mar a baja temperatura y corrosión por iones cloruro).

3. Acero inoxidable de muy bajo contenido en carbono: 00Cr18Ni14Mo2Cu2 (disolvente orgánico, intercristalino y corrosión por iones cloruro).
