Concentrador de extracción de descompresión de vacío

Calefacción eléctrica Jugo de fruta Presión al vacío Máquina de concentrado reducido

Product description

Video

Descripción:

Industria aplicable:

Los productos son principalmente adecuados para el proceso de producción concentrado de industrias con alta viscosidad, medicina china, productos de salud, condimentos naturales, aditivos alimentarios, industria química, etc.

Concentrador de vacío de baja temperatura 200L para extracto de hierbas Máquina evaporadora líquida para jugo / leche / farmacia fábrica

Concentrador de extracción de vacío

Principio de funcionamiento:

Cuando el equipo está funcionando, el material líquido ingresa al tubo de calentamiento desde la parte inferior del calentador, y el nivel de líquido representa aproximadamente 1/5 a 1/4 de la longitud del tubo. El vapor se calienta fuera del tubo para hervir el líquido y vaporizar rápidamente, y el vapor se eleva en el tubo a alta velocidad. El material se apretura hacia la pared de la tubería, y el vapor secundario aumenta gradualmente desde la parte inferior hasta el interior de la tubería, de modo que el material forma una película continuamente. Bajo la inducción del vapor secundario y la aspiración alta de la succión del separador, se comparan el material concentrado y el vapor secundario. La velocidad rápida ingresa al separador a lo largo de la dirección tangencial. Bajo la fuerza centrífuga del separador, el material gira a una alta velocidad a lo largo de su pared periférica y se distribuye uniformemente en la pared periférica y el fondo del cono. El área de superficie del líquido material aumenta, que acelera la evaporación adicional de la humedad. Después del vapor secundario y sus gotitas de material arrastradas están separadas por el separador de la niebla, el vapor secundario se introduce en la bomba de chorro hidráulica para condensarse. El líquido concentrado separado desciende a lo largo del tubo de circulación y vuelve a la parte inferior del calentador, con el material recién agregado, el líquido se mezcla por sí mismo, y luego ingresa al tubo de calentamiento para concentrarse. Después de unos minutos, la concentración del líquido de alimentación puede alcanzar los requisitos. Parte del líquido concentrado se puede extraer continuamente en la parte inferior del tubo de circulación, y una parte de ella se puede devolver al calentador. Parámetro técnico:

1. La temperatura interna del evaporador es de 55 ~ 65 grados.

2. Vacío interno del evaporador: -0.08MPA.3. El equipo está equipado con un controlador central, que puede vincular el control del equipo de soporte.

4. Material de acero inoxidable, alto vacío, impacto antiacontrato.

5. Con el sistema de limpieza automática, no es necesario limpiar el evaporador manualmente.

6. Concentración de efecto único, área de calentamiento efectiva superior a 1/3 del calentador ordinario.

7. Todo el equipo es el vacío y la estructura del raspador de presión reducida, equipada con calentador de tubos y evaporador de vacío.

8. La bomba centrífuga es segura y a prueba de explosiones. Después del uso del equipo, el equipo y las tuberías se pueden limpiar automáticamente con agua ácida, álcali y limpia. Todo el equipo de soporte de estructura de acero inoxidable es fácil de limpiar y mantener.

9. Bomba de vacío especial: seguridad y prueba de explosiones, PODER: 7.5KW.

10. El evaporador del equipo es de estructura de cebolle cilíndrica, y al mismo tiempo, se agrega una bomba de tornillo circulatorio cónico en la parte inferior. El material se cicla continuamente y se concentra en el evaporador. El área real de evaporación efectiva del evaporador de circulación forzada es 1/3 mayor que el del evaporador ordinario.

11. Grado de vacío de concentrador de película ascendente: -0.05 ~ -0.08MPA, que puede garantizar una concentración de alta velocidad de materiales a baja temperatura. (Generalmente en 45 ° ~ 80 °)

12. El equipo es compacto y cubre un área de menos de 30 metros cuadrados.

13. Método de calefacción: calefacción eléctrica o de vapor.

14. Estructura del equipo: El equipo consiste en calentador de tubos, evaporador de efecto único, condensador, refrigerador, bomba de circulación de material, bomba de tornillo de alimentación, bomba de vacío de anillo de agua, mesa de operaciones de acero inoxidable y otros componentes. El equipo está equipado con sistema de limpieza CIP. PREMIENTES

1.50 gama de aplicaciones, adecuadas para la concentración evaporativa, la cristalización evaporativa o la recuperación de disolventes de diversas industrias y diversos materiales líquidos;

2. Operación bajo presión negativa al vacío, baja temperatura de evaporación, especialmente adecuada para materiales sensibles al calor;

3. El dispositivo de agitación evita efectivamente el pegado del líquido material debido a una concentración excesiva. El sello mecánico de alta calidad se utiliza para garantizar que no haya fugas de aire debido al alto vacío; El dispositivo especial de agitación del tanque de concentración es beneficioso para acelerar la velocidad de evaporación, mejorar la relación de concentración, que es propicia para recolectar ungüento o cristalización;

4. Más adecuado para la producción piloto o el uso de laboratorio en pequeñas empresas de producción por lotes;

5. El equipo puede ser operado bajo presión negativa o presión normal, y también se puede producir de forma intermitente o continua;

6. Integra múltiples funciones tales como calefacción, agitación, mezcla líquida, evaporación atmosférica, concentración de vacío, desgasificación al vacío, recuperación de condensación, etc., y tiene una versatilidad fuerte;

7. El equipo está hecho de acero inoxidable de alta calidad, que es resistente a la corrosión, limpio e higiénico, sin esquinas muertas, y cumple con los requisitos de GMP;

8. Otros componentes, como las bombas de vacío, se seleccionan de marcas de alta calidad para garantizar la estabilidad y la confiabilidad de todo el sistema de vacío;

9. El modo de calentamiento del equipo se puede diseñar como calefacción por vapor o calefacción eléctrica de acuerdo con las condiciones de trabajo del usuario, para satisfacer las necesidades de los usuarios sin fuentes de calor de caldera.La capa de aislamiento de alta temperatura puede aislar y reducir efectivamente el consumo de calor, reducir efectivamente el consumo de energía y, efectivamente, evitar que el operador sea escaldado.10.La estructura general es un rendimiento compacto, estable, operación simple, fácil de limpiar, hermosa y ornamental.

Ventajas del equipo de concentración de vacío para jugo / leche / farmacia fábrica

El equipo de concentración de vacío es calentar el líquido de alimentación mediante un calentamiento de vapor indirecto bajo el estado de baja presión de 18 ~ 8kpa, de modo que se evapore y se evapora a baja temperatura.El equipo de concentración de vacío se usa ampliamente en los sectores de alimentos, químicos, farmacéuticos y otros industriales, y sus principales ventajas incluyen:

Puede reducir el punto de ebullición del material, acelere la evaporación de la humedad y evite el tratamiento de alta temperatura del material, que es propicio para preservar el contenido nutricional del material; Por ejemplo, la leche a 101kPA, el punto de ebullición es de 100 ℃, y al vacío de 82.7 ~ 90.6kPA, el punto de ebullición es de solo 45 ~ 55. La sustancia líquida se evapora rápidamente cuando la sustancia líquida está hirviendo, y su punto de ebullición cambia debido a la presión. La presión aumenta, aumenta el punto de ebullición, la presión es pequeña, y el punto de ebullición disminuye. Al mismo tiempo, debido a que el material no se ve afectado por alta temperatura, se evitan la destrucción y la pérdida de componentes térmicamente inestables, y los ingredientes nutricionales y el aroma de las materias primas se conservan mejor. En particular, se pueden evitar que se destruyan ciertos aminoácidos, flavonoides, fenoles, vitaminas y otras sustancias. Para algunos azúcares, proteínas, pectina, mucílago y otros materiales viscosos, la evaporación de baja temperatura puede evitar que el material se cojee; al aumentar la diferencia de temperatura entre el vapor de calentamiento y el material, lo que aumenta la transferencia de calor del equipo por unidad de área y el tiempo, acelerar el proceso de concentración y mejorar la capacidad de producción;

El vapor de baja presión se puede usar como vapor de calentamiento para reducir la pérdida de calor. La desventaja del equipo de concentración al vacío es que la concentración requiere un sistema de vacío para aumentar el equipo y la potencia mecánicos auxiliares; Debido a que el calor latente de la evaporación aumenta con la disminución del punto de ebullición, el consumo de calor es grande.

Clasificación de equipos de concentración de vacío.

Hay muchas formas de equipo de concentración de vacío, generalmente clasificados de acuerdo con el siguiente método de acuerdo con el número de veces que se usa el vapor de calentamiento se puede dividir en equipos de concentración de vacío de un solo efecto y equipo de concentración de vacío multi-efecto. En el proceso de concentración, el vapor generado por la vaporización del líquido se llama vapor secundario. El efecto único es que el vapor secundario ya no se usa como fuente de calor y entra directamente al condensador a condensar. Se usa ampliamente en pequeños y medianos atascos, leche en polvo y plantas de leche condensadas.

Multi-efecto es que se conectan varios evaporadores, y el vapor secundario generado por el concentrador anterior se utiliza como vapor de calentamiento del siguiente concentrador, que se usa varias veces. Tomando el evaporador con calefacción por vapor como primer efecto, el evaporador se calentó con el vapor secundario generado por el primer efecto como el segundo efecto, y así sucesivamente. El equipo de concentración de múltiples efectos de las plantas de procesamiento de alimentos generalmente adopta doble efecto y triple efecto. Cuantos más efectos, más propicio para el ahorro de energía, pero cuanto mayor sea el costo de inversión del equipo;

De acuerdo con el flujo de materiales líquidos, se puede dividir en equipos de concentración de circulación y equipo de concentración de un solo paso. El equipo de concentración de circulación se divide en equipos de concentración de circulación natural y equipo de concentración de circulación forzada.

De acuerdo con el estado de distribución de la evaporación del líquido, se divide en equipos de concentración de película delgada y equipo de concentración no membrana.Cuando el líquido de material en el equipo de concentración de película delgada se evapora, se dispersa en una película delgada en el evaporador.


Concentrador de evaporación efecto


Concentrador de evaporación de un solo efecto

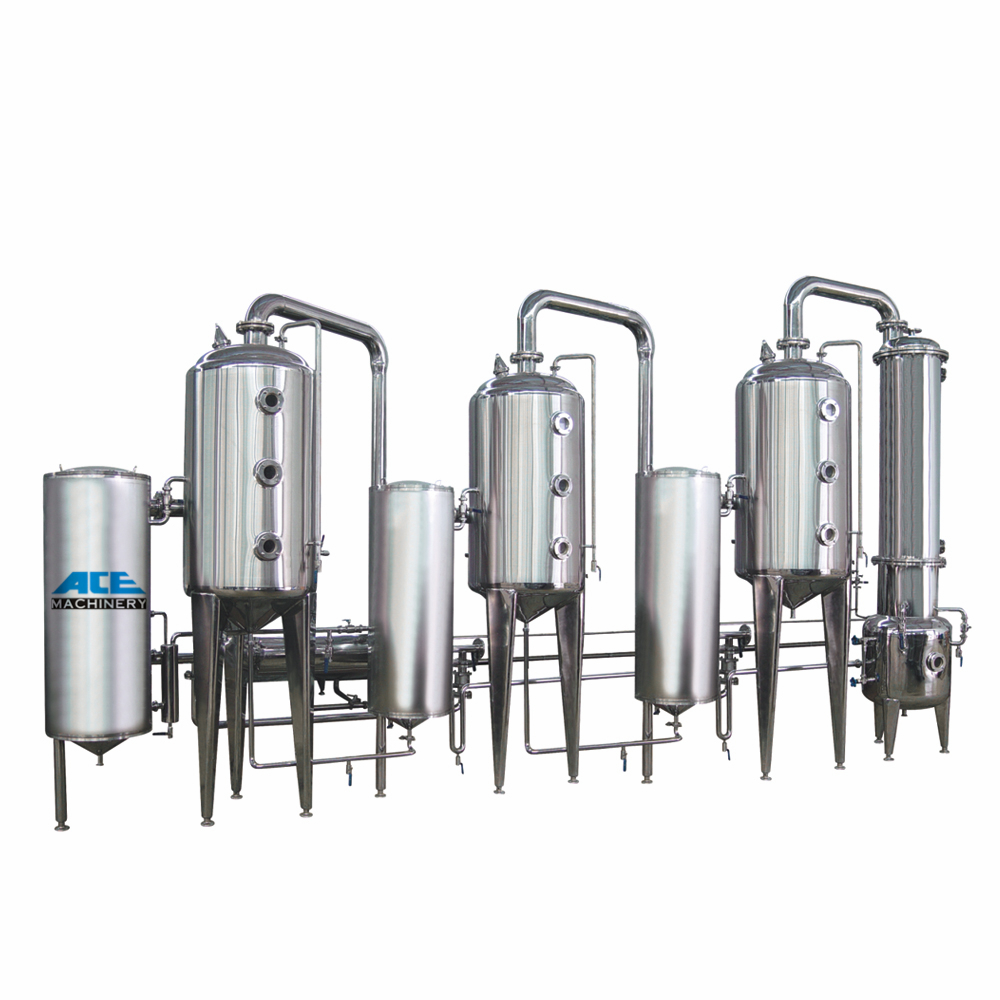

Concentrador de vacío de circulación externa de tres efectos

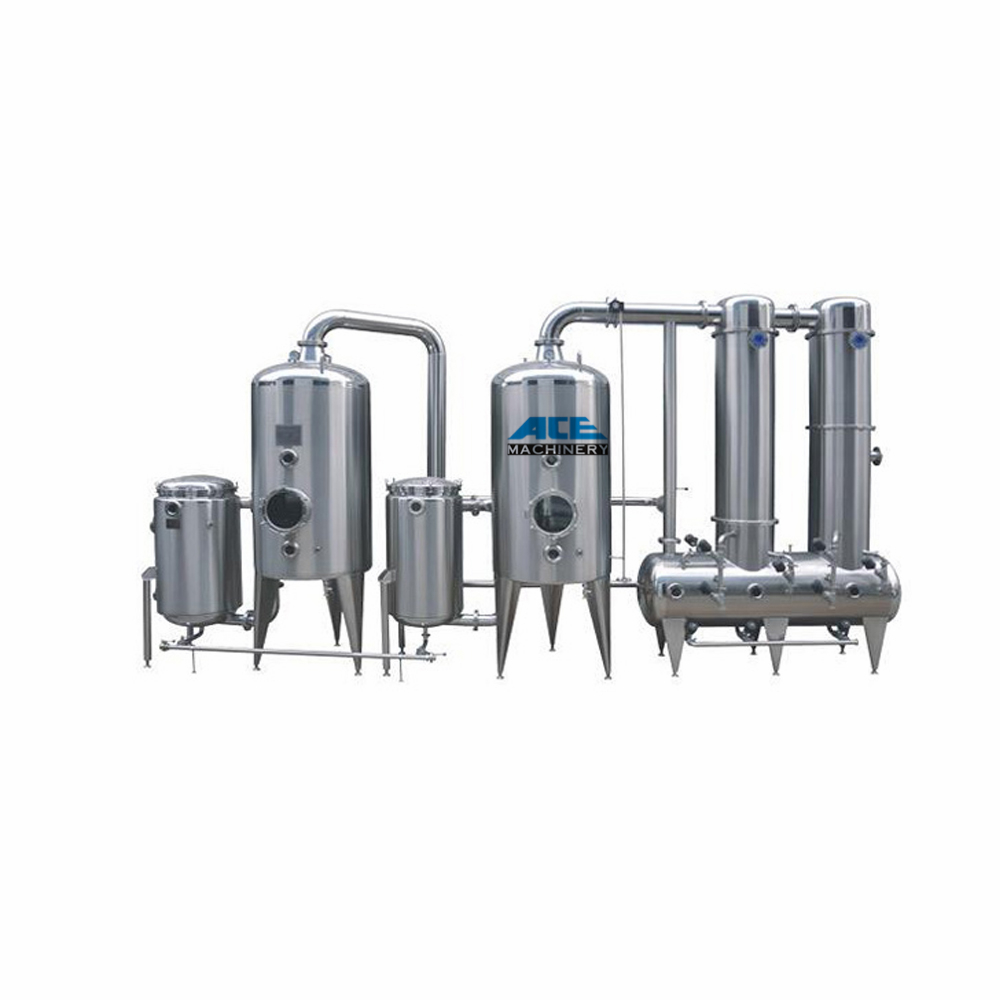

 Concentrador de vacío de circulación externa de doble efecto

Concentrador de vacío de circulación externa de doble efecto

Concentrador de vacío de circulación externa de tres efectos

Preguntas más frecuentes

1: ¿Qué tal el plazo de pago, la seguridad del pago y el tiempo de entrega?

Aceptamos un depósito del 40%, saldo antes del envío. Y L / C irrevocable a la vista. El tiempo de entrega es de 7 a 30 días. De acuerdo con la cantidad del pedido.

2: ¿Cómo podemos confirmar los productos?

Nuestros ingenieros profesionales harán un seguimiento de todos los diseños y ajustes de acuerdo con sus requisitos. OEM y ODM disponibles.

3: ¿Qué servicios podemos ofrecer?

Condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, DDP, DDU, Entrega urgente ;

Moneda de pago aceptada: USD, EUR, CNY;

Tipo de pago aceptado: T / T, L / C, Tarjeta de crédito, Western Union, Alipay;

4: ¿Cómo puedo saber si su máquina funciona bien?

Antes de la entrega, probaremos las condiciones de funcionamiento de la máquina por usted.

5: ¿Cuál es tu MOQ?

1 juego.
